Кінцеві вимикачі КУ-701 – пристрої призначені для комутації ланцюгів управління механізмів. Кінцеві вимикачі КУ-701 А використовуються у схемах керування лінійним пересуванням механізмів для його обмеження при невеликих значеннях вибігу.

Конструктивно вимикач КУ-701 А складається з корпусу та кришки (литі з алюмінієвого сплаву), усередині якого закріплені кулачковий барабан з кулачковими шайбами ​​та фіксуючий механізм.

Контакти кінцевих вимикачів КУ-700 виконані з міді та покриті шаром срібла для збільшення зносостійкості.

КУ-701А є апаратом двосторонньої дії (має три положення). Можливе встановлення будь-якого порядку замикання/розмикання контактів вимикача шляхом перебирання кулачкового барабана.

У кінцевих вимикачах КУ-701 А храповик під дією пружини фіксує важіль у нульовому положенні. Поворот барабана здійснюється за допомогою важеля. Вплив на привід важеля здійснюється у вигляді обмежувальної лінійки механізму.

Кінцеві вимикачі КУ-701 можуть бути встановлені в будь-якому положенні. Важіль вимикачів може встановлюватись у будь-якому положенні щодо корпусу.

Ступінь захисту кінцевого вимикача КУ-701 А згідно з ГОСТ 14255-69 – IP41 за умови, що отвір для введення проводів закритий.

Кліматичне виконання та категорія розміщення У, ХЛ 2 згідно з ГОСТ 15150-69.

Гарантія – 2 роки від дня введення в експлуатацію, але не більше 2,5 років від дня вимикача.

Термін служби – 25 років.

До кожного виробу додається паспорт, посібник з експлуатації додається на вимогу замовника.

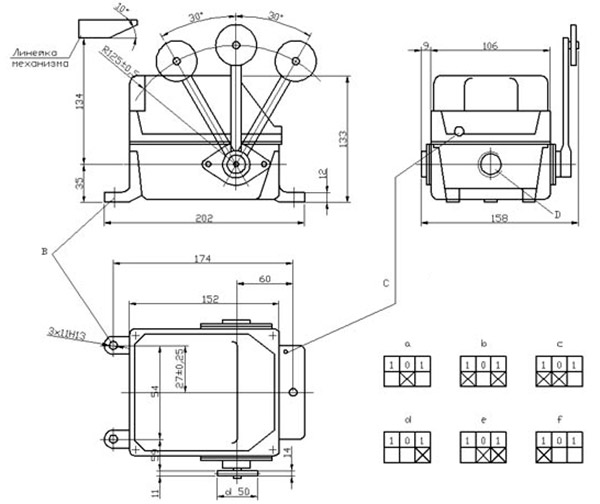

Габаритні та настановні розміри кінцевого вимикача КУ-701
