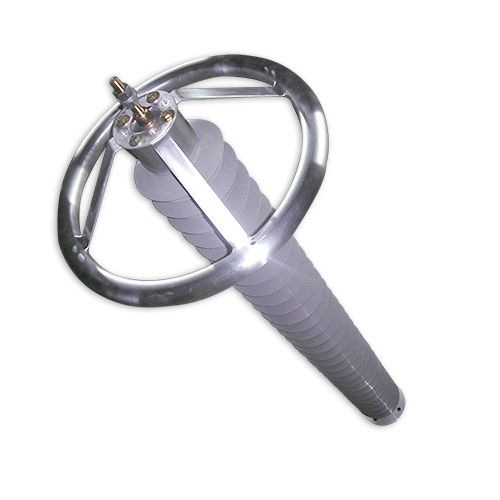

Обмежувач перенапруг ОПН-150 призначений для захисту електрообладнання мереж класу напруги 150 кВ змінного струму частоти 50 Гц з глухозаземленою та ефективно заземленою нейтраллю від грозових та комутаційних перенапруг.

Структурне позначення обмежувача перенапруг ОПН-150

ОПНп-150/106/10/2/III УХЛ1, тип «А»/«Б»

п – полімерна покришка;

150 - клас напруги мережі 150 кВ;

106 - найбільша тривало допустима робоча напруга 106 кВ;

10 - номінальний розрядний струм 10 А;

2 – клас пропускної спроможності (струм пропускної спроможності 550 А);

III - ступінь забруднення за ГОСТ 9920;

УХЛ – кліматичне виконання – помірний та холодний клімат, температура від –60С до +45С;

1 – ступінь розміщення на свіжому повітрі;

тип «А»/«Б» – виконання без ізольованого виводу / із ізольованим висновком.

Обмежувач перенапруг ОПН-150 являє собою апарат опорного виконання:

Обмежувач перенапруг ОПН-150 протягом встановленого терміну служби здатний витримувати не менше 20 імпульсів грозових і комутаційних перенапруг.

Термін служби обмежувача – 30 років. Гарантійний термін експлуатації – 3 роки від дня введення в експлуатацію, але не більше 5 років від дня відвантаження виробником.

У комплект поставки обмежувача входять обмежувач, екран та комплект документації (паспорт, на вимогу замовника посібник з експлуатації).

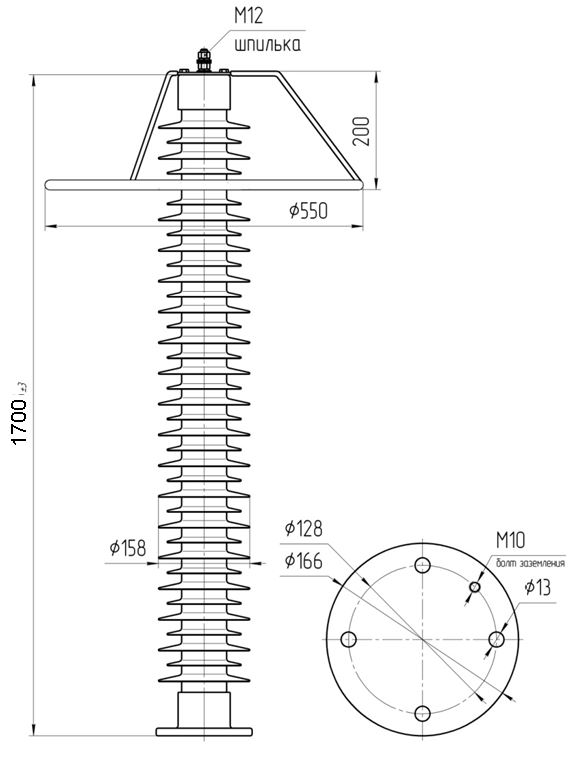

Габаритні та настановні розміри обмежувача перенапруг ОПН-150
