Обмежувач перенапруг ОПН-35 призначений для захисту електрообладнання розподільних мереж та пристроїв класу напруги 35 кВ із ізольованою або компенсованою нейтраллю змінного струму частоти 50 Гц від комутаційних та грозових перенапруг.

Структурне позначення обмежувача перенапруг ОПН-35

ОПНп-35/(40,5;43)/10/2/IV УХЛ1, тип «А»/«Б»

• п – полімерна покришка;
• 35 - клас напруги мережі 110 кВ;
• 40,5; 43 - найбільша тривало допустима робоча напруга 40,5 або 43 кВ;
• 10 - номінальний розрядний струм 10 А;
• 2 – клас пропускної спроможності (струм пропускної спроможності 550 А);
• IV-ступінь забруднення за ГОСТ 9920;
• УХЛ – кліматичне виконання – помірний та холодний клімат, температура від –60С до +45С;
• 1 – ступінь розміщення на свіжому повітрі;
• тип «А»/«Б» – виконання без ізольованого виводу / із ізольованим висновком.

Модифікації у виконанні обмежувача перенапруг ОПН-35 можливі за рахунок зміни наступних параметрів: найбільшої тривало допустимої робочої напруги (40, 5 або 43 кВ) та наявності або відсутності ізольованого виводу (тип «А» або «Б»).

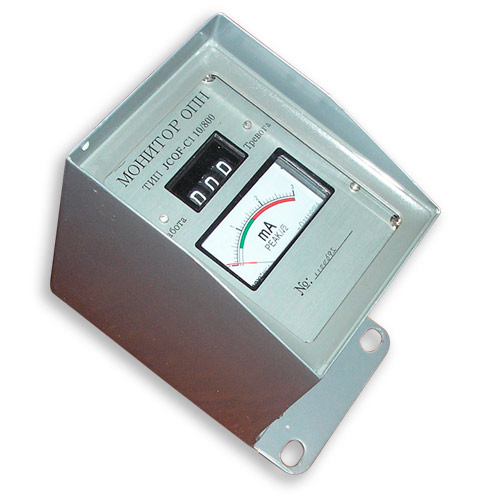

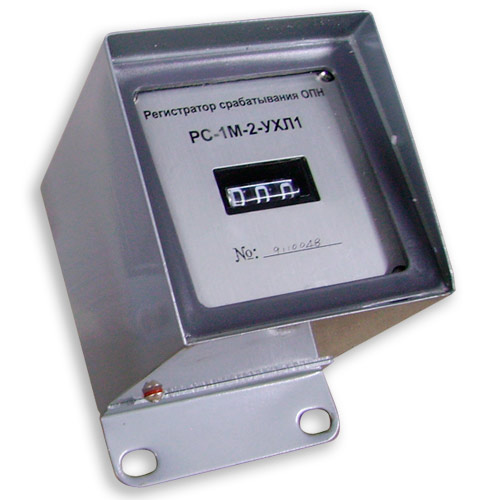

Ізольований висновок призначений для підключення вимірювальних приладів – реєстраторів спрацьовування. Наша компанія пропонує два види реєстраторів – з міліамперметром (крім підрахунку кількості імпульсів перенапруг, відображає струм провідності) та без міліамперметра.

На малюнку 1 наведено схематичне зображення обмежувача перенапруг виконання «А» і «Б» та підключення до нього реєстратора спрацьовування.

Наведемо маркування всіх можливих виконань обмежувача ОПН-35:

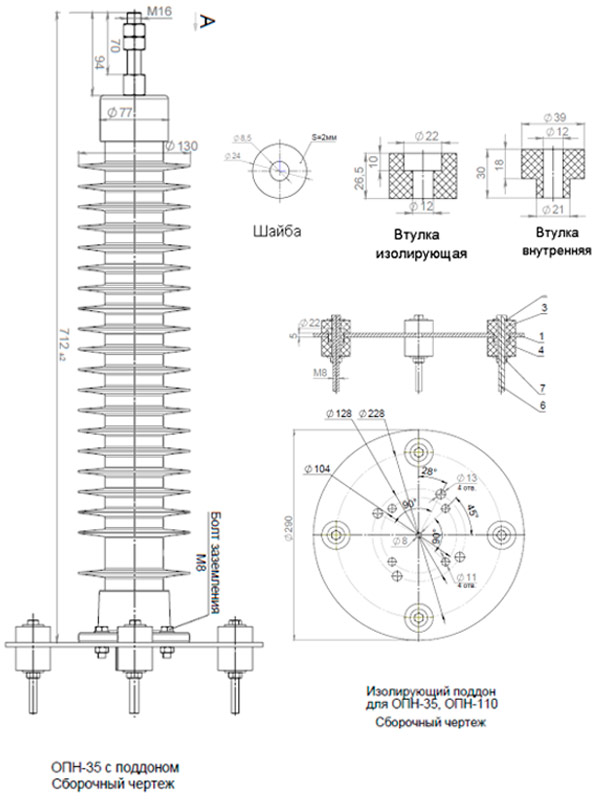

• ОПНп-35/40,5/10/2/IV УХЛ1, тип «А»

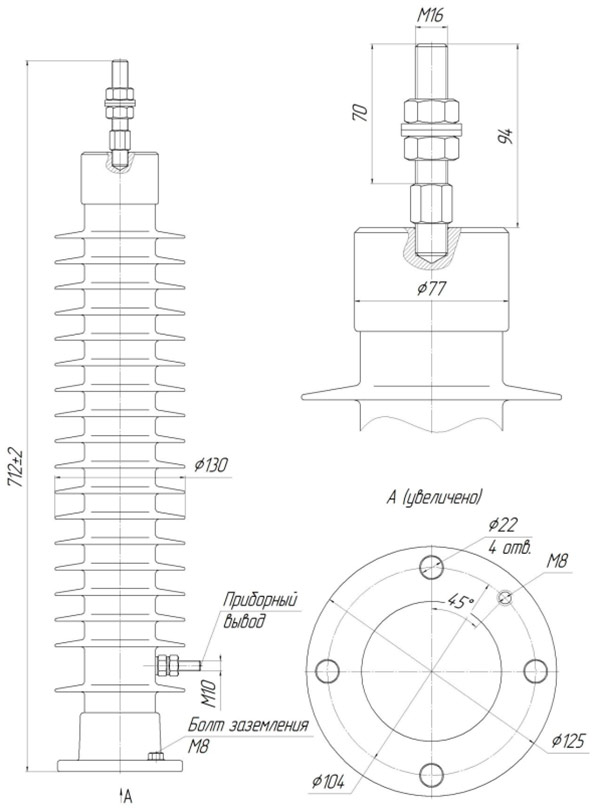

• ОПНп-35/40,5/10/2/IV УХЛ1, тип «Б»
• ОПНп-35/43/10/2/IV УХЛ1, тип «А»
• ОПНп-35/43/10/2/IV УХЛ1, тип «Б»

Більш детальний опис технічних параметрів і характеристик по кожному з обмежувачів наведено в таблицях 1 і 2. Обмежувач перенапруг ОПН-35 розрахований на обмеження не менше 20 імпульсів грозових або комутаційних перенапруг протягом встановленого терміну служби.

Вибір обмежувачів перенапруг на середню напругу відбувається за більш спрощеною процедурою (порівняно з обладнанням для високовольтних мереж). За тією самою процедурою, як і ОПН-35 може бути обраний обмежувач перенапруги ОПН-6 (клас напруги мережі 6 кВ). І так само – вказівкою мінімуму параметрів – можна вибрати обмежувач перенапруги ГНН-10 (клас напруги мережі 10 кВ).

Термін служби обмежувача – 30 років.

Технічна документація, що додається до обмежувачів: паспорт – до кожного виробу, посібник з експлуатації – до всієї партії, що замовляється на вимогу замовника.

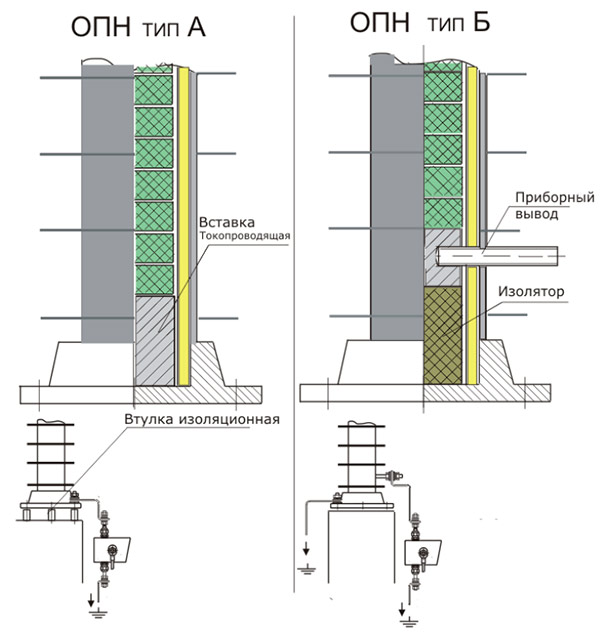

Малюнок 1. Схематичне зображення обмежувачів типів «А» та «Б» та підключення до них вимірювальної апаратури
