В останні роки для захисту ізоляції підстанцій від перенапруги знаходять все більше застосування обмежувачі перенапруги ОПН-10. Вони відрізняються від вентильних розрядників відсутністю іскрових проміжків та матеріалом нелінійних резисторів.

Структурне позначення вентильного розрядника:

РВС III-5-35/40,5 IУ1

РВС – розрядник вентильний станційний;

ІІІ – група захисних властивостей;

5 – номінальний розрядний струм, КА;

35 - клас напруги мережі, кВ;

40.5 - номінальна напруга, кВ;

I – категорія довжини шляху витоку зовнішньої ізоляції (на 20% вище I – ого ступеня забруднення за ГОСТ 9920-89);

У – кліматичне виконання – помірний клімат, температура від –45С до +45С;

1 – ступінь розміщення на свіжому повітрі.

Вентильні розрядники РВС-35 виготовляються із ізоляцією від землі для приєднання реєстраторів спрацьовування.

Розрядники РВС-35 виконуються з резисторами, що шунтують. Матеріал резисторів – тирит – напівпровідник на основі карбіду кремнію. Транспортування вентильних розрядників РВС-35 здійснюється лише у вертикальному положенні для усунення можливості пошкодження шунтуючого опору.

Вентильний розрядник РВС-35 протягом встановленого терміну служби повинен витримати не менше 20 імпульсів перенапруг заданої форми і величини струму.

 Встановлений термін служби вентильного розрядника РВС-35 – 20 років.

Гарантійний термін експлуатації – 5 років з дня введення в експлуатацію вентильного розрядника РВС-35, але не більше 5,5 років з дня випуску за умови дотримання споживачем правил монтажу, експлуатації, транспортування та зберігання.

Для запобігання пошкодженням під час транспортування розрядники упаковуються в технічний папір та поміщаються у гофрокартонні ящики.

Окремо до кожного розрядника додається паспорт. Посібник з експлуатації додається лише на вимогу замовника.

Ще одна модель серії розрядників, розрахована на середню напругу - вентильний розрядник РВО-10 - настільки ж популярна, як і РВС-35, внаслідок поширеності мереж класу напруги 10 кВ.

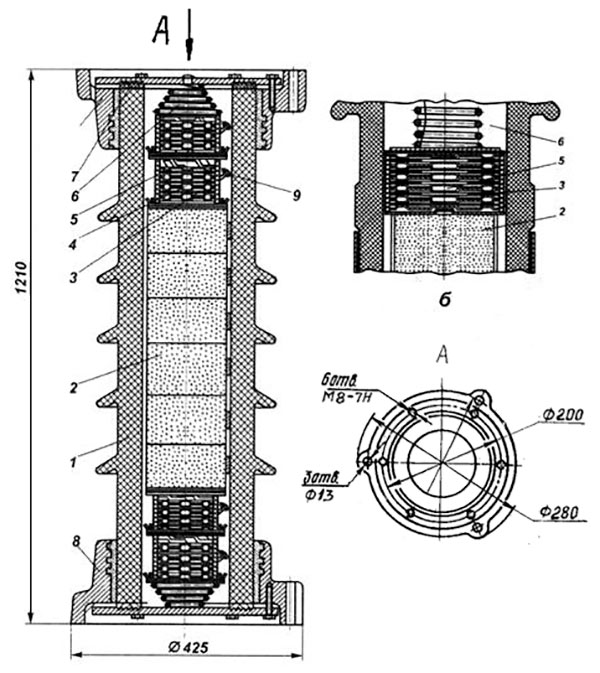

Мал. 1. Вентильний розрядник типу РВС-35

а – розріз; б - збільшені у розмірі велітові диски та іскровий проміжок; 1 - порцеляновий кожух;

2 – велітовий диск; 3 – одиничний іскровий проміжок; 4 - багаторазовий іскровий проміжок; 5 - порцелянові циліндри; 6 - спіральна пружина для стиснення дисків багаторазового іскрового прикордоння; герметизуюча гума; 8 – фланець; 9 – нелінійний резистор
